Çakıl Yataklı Modüler Reaktör

(Pebble Bed Modular Reactor, PBMR)

Güney Afrika'da ESKOM ve Integrators of Systems Technology (IST) tarafından çakıl yatak teknolojisine dayalı bir yüksek sıcaklık reaktörü geliştirilmesi için çalışmalar yapılmaktadır. PBMR (Pebble Bed Modular Reactor - Modüler Çakıl Yataklı Reaktör) adı verilen bu reaktör (Şekil 6, 7 ve 8) yüksek sıcaklığa dayanıklı seramiklerden ve grafit yakıt elemanlarından oluşan yapısıyla geleneksel bir reaktörün kalbini tamamen eritecek kaza koşullarında bile radyoaktif salınıma izin vermemektedir. Bu nedenle pahalı güvenlik sistemlerine de ihtiyaç duyulmamaktadır. Temel özellikleri şöyledir:

• Helyum soğutucu
• Grafit yavaşlatıcı
• Yüksek sıcaklığa dayanıklı seramik grafitten yapılmış reaktör kabı
• Grafit ve TRISO parçacıklarından yapılmış küresel yakıt elemanları
• Doğrudan çevrim (Gaz türbini, Brayton çevrimi)
• Modüler tasarım

Tablo 3 . PBMR Genel Tasarım Parametreleri

Şekil 6. PBMR Tasarımının Kesiti ve Bileşenleri




Şekil 7. PBMR Tasarımının 3 Boyutlu Görüntüsü

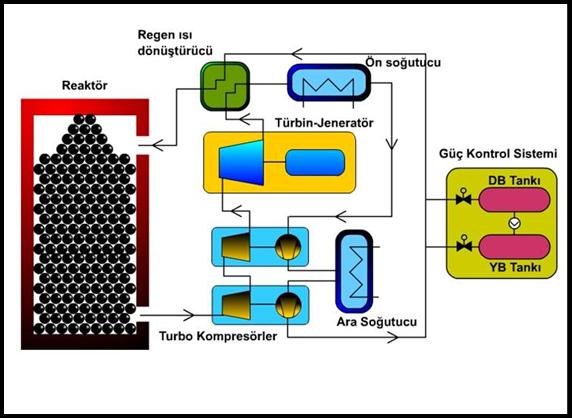

Şekil 8. PBMR Basitleştirilmiş Akış Şeması

Tablo 4 . PBMR Ekonomik Parametreleri
